TGS 203传感器电路图

发布时间:2009年02月07

  有害气体(一氧化碳、氨、硫化氢等),即使在周围空气中它们的含量非常低,也对人体有害。如果它们在工作场所出现,将是非常危险的。这就需要应用有效的器件监测这类气体的存在,防止它们在空气中的含量超过一定的浓度。Figaro公司生产的传感器TGS 203用于测量混合气体中的CO含量。它对混合气体中的氢气和酒精蒸汽的灵敏度最低。随着周围空气中CO含量的增加,敏感元件的电阻下降。相对于敏感元件最大灵敏度的最佳工作温度在100℃左右。

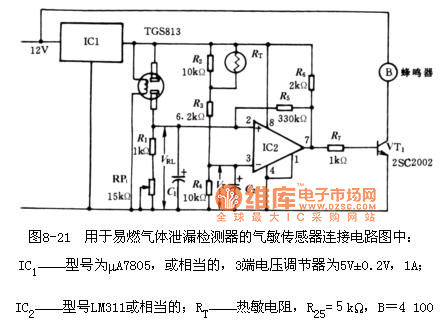

TGS 203传感器电路图

  这类传感器的主要缺点是,湿度对测量结果有影响,而且在常温时,它的响应时间相对而言长了些。这些不足可以应用加热敏感元件的方法达到部分的补偿,加热采用间歇的规范进行。加热时,将敏感元件表面上的水蒸汽和其他次要气体清除掉,而测量在较低温度时进行。设计了一个活性碳的过滤器,为传感器提供必要的保护,使它免受氧化氮的影响。
  传感器的间歇加热规范,以及要求的工作温度的形成均由专用集成电路(FIC 5401)提供,它是一个4位的微处理器,含有定时器和对信号进行预处理的模拟电路示于图,从直流电源取得传感器加热电流。每了保证传感器工作在设定的模式中,电路中只使用了二个外接元件:一是热敏电阻,在电路中,其功能相当于温度补偿用的热转换器;另一是可变电阻(RLV),它被用来调整电路工作所要求的电平。
