气敏传感器TGS 203与集成电路FIC 5401连接的主电路图

发布时间:2009年02月07

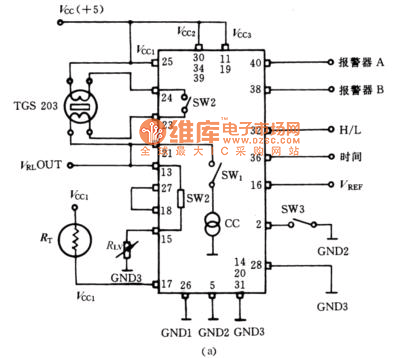

  图(a)示出了气敏传感器TGS 203与集成电路FIC 5401连接的主电路。其负载电阻由可变电阻(RLV)和电路内设的定值电阻(1kΩ)构成,因此RL=RLV+1kΩ。它是传感器的工作负载电阻,RL较大,那么传感器的灵敏度也较高。当允许的CO气体浓度为100×10-6时,RLV选用等于20kΩ的,如果允许的浓度低于100×10-6时,RLV选用50kΩ的。更精确的允许CO气体浓度的设定都是通过改变RLV进行的。

气敏传感器TGS 203与集成电路FIC 5401连接的主电路图

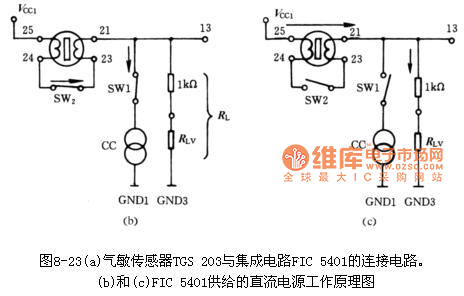

  在图(b)和图(c)上可以清楚看到,集成在集成电路上的变换直流电源的工作原理。传感器的二个加热规程是通过开关在加热过程中顺序进行的。在测量周期时,SW1和SW2都处于“开”的状态,电流从电源VCC1经过传感器和负载电阻(即RLV+1kΩ)流动。电流量的大小与环境空气中的CO气体浓度成比例。此时,传感器的输出信号是负载电阻两端的电压,并从集成电路的13脚输出。如果这个电压超出了内部的基准电压VREF,那么在报警器A的输出上产生一个高电平,标示已经溢出了设定的允许CO气体浓度值。将28脚接到GND3(地),这样,子报警系统(报警器B)的电平为主报警器电平的三分之一。利用38脚输出作为子报警系统,可以作出早期的预兆警报,即在低于主报警器的报警浓度时提出警告。这可以用来保护测量过程,如果需要,可以排除达到允许CO气体浓度的地步。

FIC 5401供给的直流电源工作原理电路图


  所讨论的电路和传感器TGS 203可以用于工作场所的空气条件监测,也可以用于那些需要燃料完全燃烧,和其他对人体有害的CO气体可能达到危险浓度的领域。
